Cara Menggunakan Menu Revolve

Cara Menggunakan Menu Revolve

Sekarang saya akan mempelajari perintah revolve. Sedangkan dalam pembuatan sketch kita akan menggunakan perintah line, offset, copy, trim, dan region.
1. Klik menu line. Lalu ambil first pointnya ketik 0,0 dan enter. Lalu @0,40 lalu tekan enter.
"Gambar Line dari titik 0,0 dengan panjang y = 40"




 2. Klik perintah offset lalu ketik jarak offset yaitu 20 dan enter. pilih garisnya dan klik ke arah kanan.
"Gambar setelah di offset dengan jarak 20"
3. Klik perintah line lagi. Dan ambil first point dari titik 0,0 sama seperti garis pertama, ketik @40,0 dan hasilnya dibawah ini.
"Gambar Setelah ditambah garis 40,0"



4. Klik perintah offset dan ketik 15 lalu enter. Pilih garis yang baru saja kita buat.

"Gambar memilih garis yang akan di offfset"
    Dan hasilnya seperti dibawah ini.
"Gambar hasil offset dengan jarak 15mm"



5. Lalu klik perintah offset lagi lalu ketik 20 dan enter. Pilih garis seperti gambar dibawah ini.

"Gambar memilih garis untuk di offset"
     Klik kearah kanan dan hasilnya seperti gambar dibawah ini.
"Gambar hasil offset dengan jarak 20mm"
6. Klik perintah copy lalu pilih garis dibawah ini dan tekan enter.
"Gambar memilih garis yang akan di copy"
     Lalu pilih first point seperti dibawah ini.

"Gambar first point"
     Lalu pilih end point seperti gambar dibawah ini.

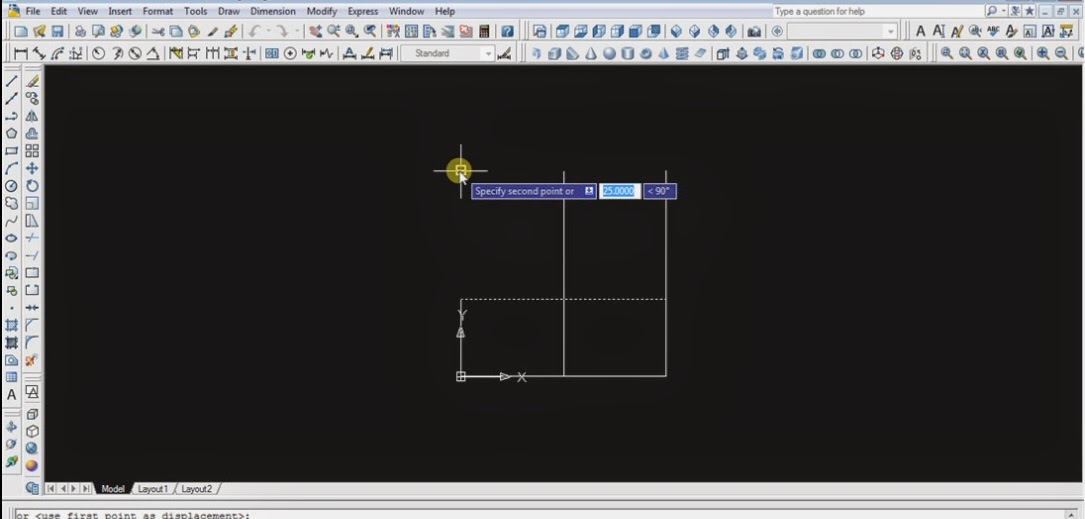

"Gambar end point"
     Dan hasilnya seperti dibawah ini.
"Gambar hasil copy garis"
7. Klik perintah trim lalu ketik "ALL" dan enter 2X, sehingga seperti gambar dibawah ini.
"Gambar Trim all"
     Lalu trim beberapa garis sehingga jadi seperti gambar dibawah ini.
"Gambar setelah trim"
8. Kita akan membuat sumbu putar atau center line untuk patokan kita merevolve nantinya. Caranya pilih perintah offset lalu ketik 8 dan enter. Pilih garis seperti gambar dibawah ini.
"Gambar pemilihan garis yang akan di offset"
     Lalu klik kearah kanan sehingga hasil offset nya seperti gambar dibawah ini.

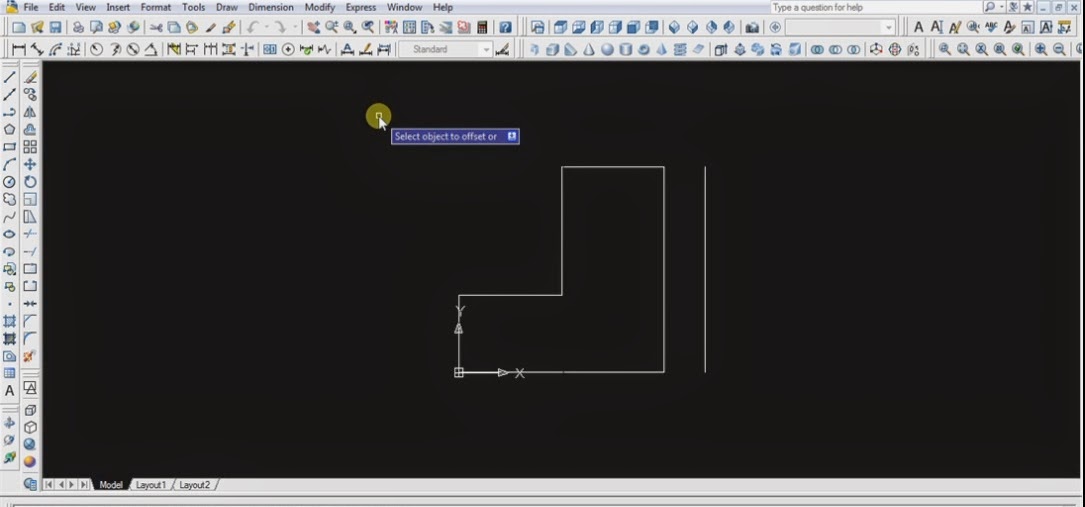

"Gambar hasil offsetan"



9. Gunakan perintah SW Isometrik supaya kita mengetahui dengan jelas objek yang akan kita revolve seperti gambar dibawah ini.
"Gambar Isometrik"

10. Sebelum kita revolve kita gabungkan garis garis sehingga membentuk sebuah abjeck. Caranya pilih perintah region lalu pilih garis garis yang akan disatukan seperti gambar dibawah.

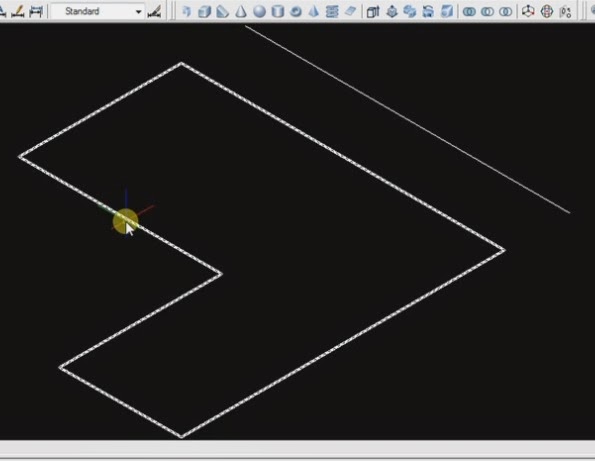

"Gambar memilih garis garis yang akan di region"
     Lalu tekan enter sehingga garis garis menyatu seperti gambar dibawah ini.
"Gambar garis garis setelah di gabung dengan perintah region dan terlihat terang/tebal ketika didekatkan cursor"
11. Sekarang kita akan merevolve objecknya dengan cara pilih perintah revolve lalu pilih objeck yang akan direvolve seperti dibawah ini.
"Gambar memilih objeck yang akan direvolve"
     Setelah dipilih lalu enter. Terus pilih firstpoint untuk pusat putarnya. seperti gambar dibawah.
"Gambar mengklik first point untuk pusat putar/revolve"
     Setelah itu klik endpointnya. Seperti gambar dibawah ini.
"Gambar mengklik endpoint"
Setelah itu anda akan diminta berapa derajat yang anda inginkan untuk memutar/merevolve objeck ini maka ketiklah 360 karna kita akan memutar satu lingkaran penuh setelah itu tekan enter. Maka object akan terlihat seperti ini.
"Gambar setelah direvolve"
12. Pilih perintah conceptual visual style untuk melihat tampilan 3D yang lebih nyata dari object yang kita telah buat. Lihatlah gambar 3D dibawah ini.
"Gambar 3D object hasil revolve"
